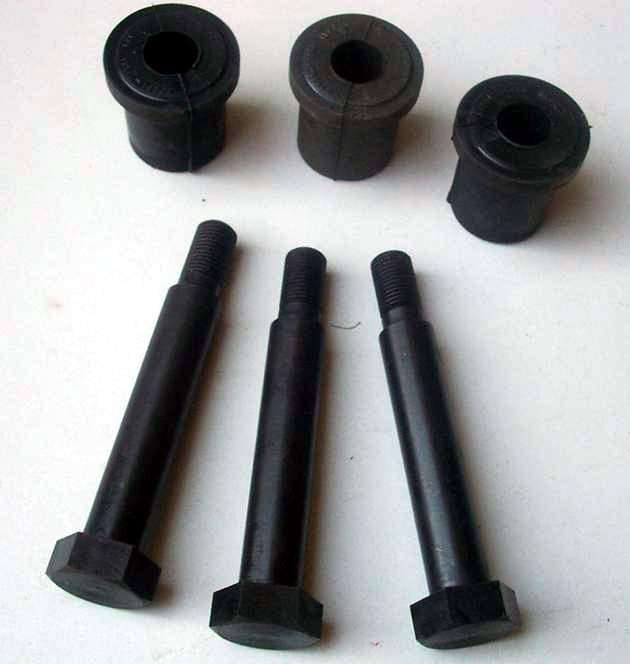

Voici les éléments à remplacer , les bagues caoutchouc ou plastiques et éventuellement les axes de manilles, fait au plan pour l'occasion
|
|
|
|
Débloquez tous les écrous , lames détendues, mais pas totalement pendantes
|
|
|
|
Repoussez les axes avec un jet pour ne pas détériorer le filet, mais ne pas les sortir complètement
|
|
|
|

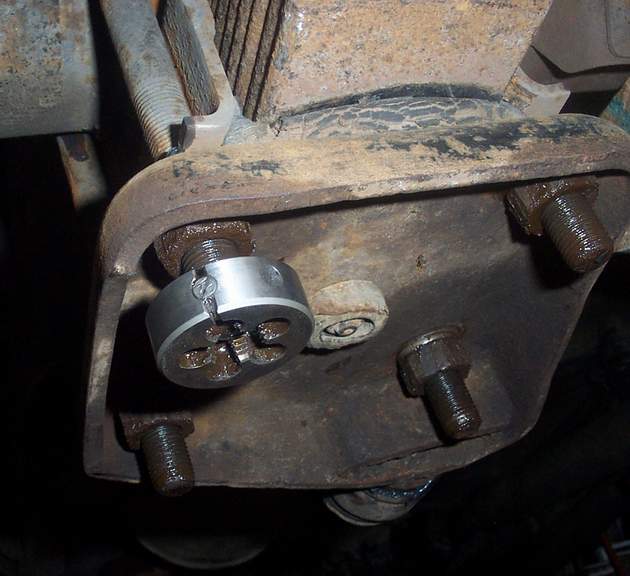

Le démontage des écrous des paquets de lames peut parfois être très difficile, passer un coup de filière de 14x150 peut s'avérer utile
|
|
|
|

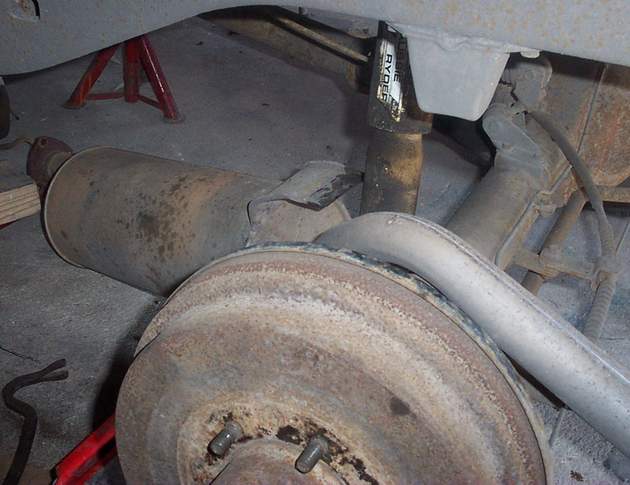

Sur le HJ61 , il faut déposer le silencieux AR pour accéder à l'ancrage AV du paquet de lames AR
|
|
|
|

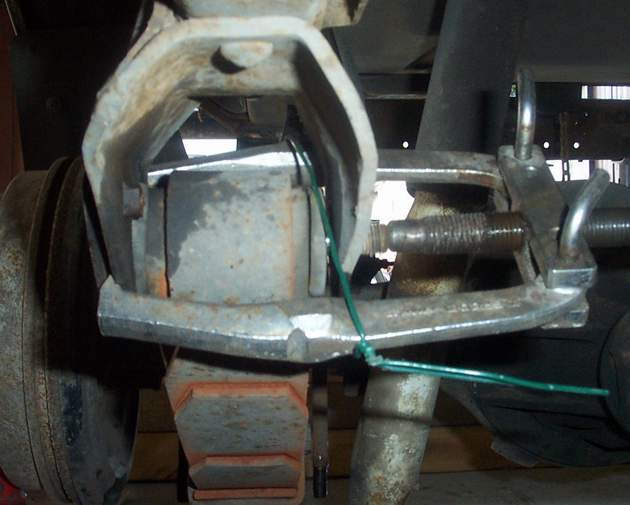

Evitez dans la mesure du possible de taper sur les axes et préférez plutôt l'usage d'un arrache moyeu. ( le fil de fer remplace ici la bride de maintien de l'outil, impossible à placer dans cette situation)
|
|
|
|

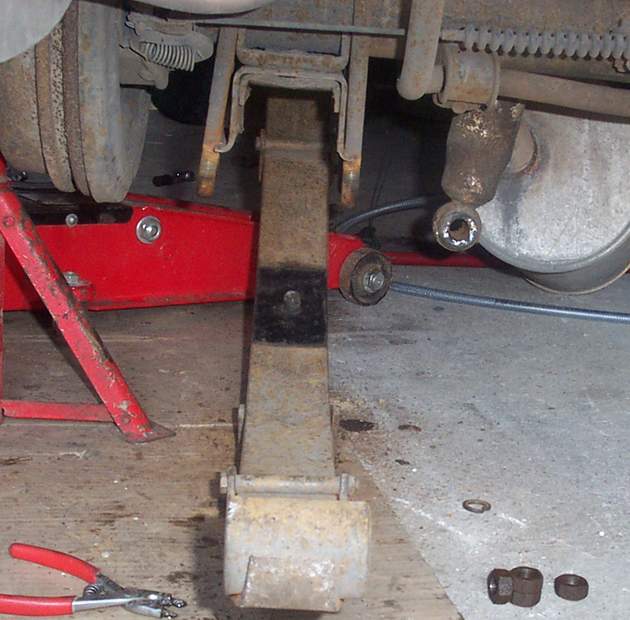

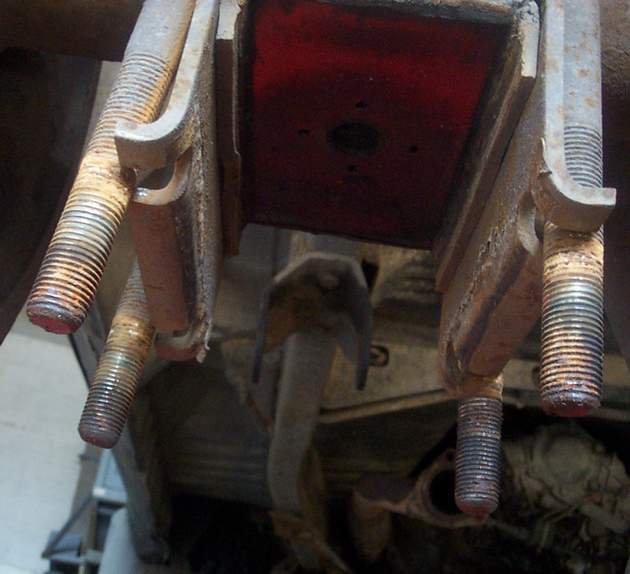

Lorsque les écrous de brides sont démontés ( ne pas oublier de caler le pont qui n'est plus maintenu), le paquet est prêt à être déposé, il faut pour cela enlever les axes en bout de lames.
|
|
|
|

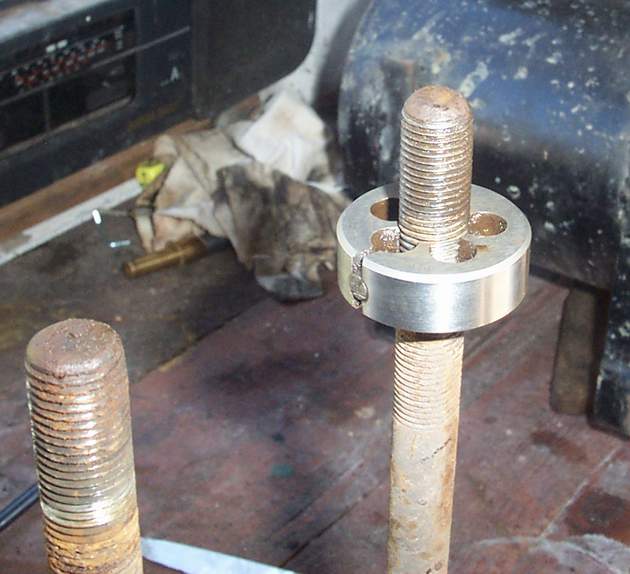

Tous les éléments sont maintenant déposés, c'est le moment de nettoyer, vérifier , contrôler. Ne pas hésiter à repasser un coup de filière sur les brides de pont.
|
|
|
|

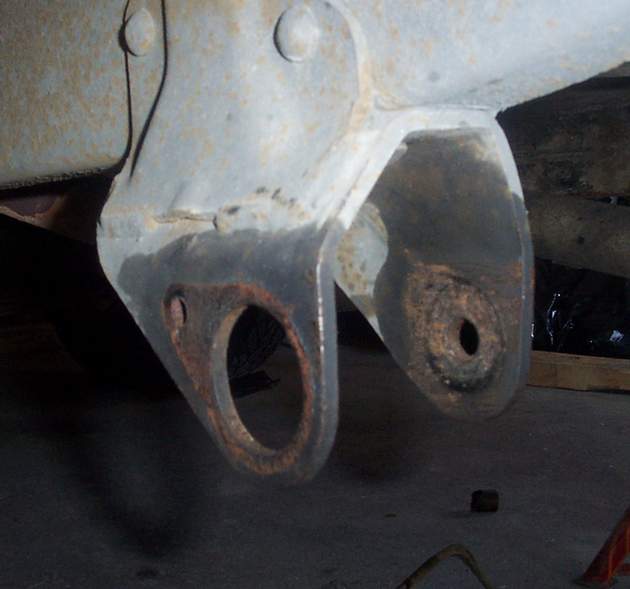

Les résidus de caoutchouc forment en surface une matière dure que l'on fait disparaître avec une lime
|
|
|
|

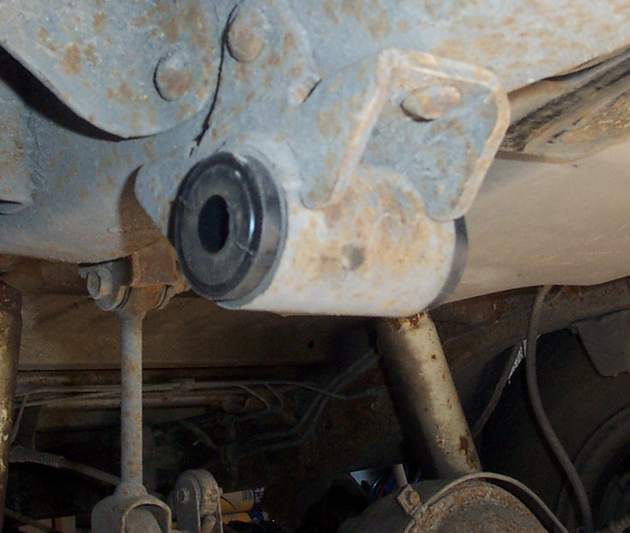

Reposez les bagues neuves sur l'ancrage du châssis après avoir bien gratté l'intérieur
|
|
|
|

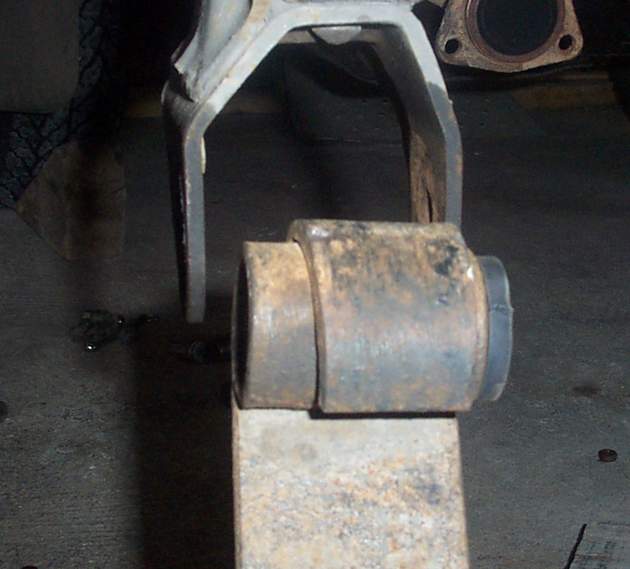

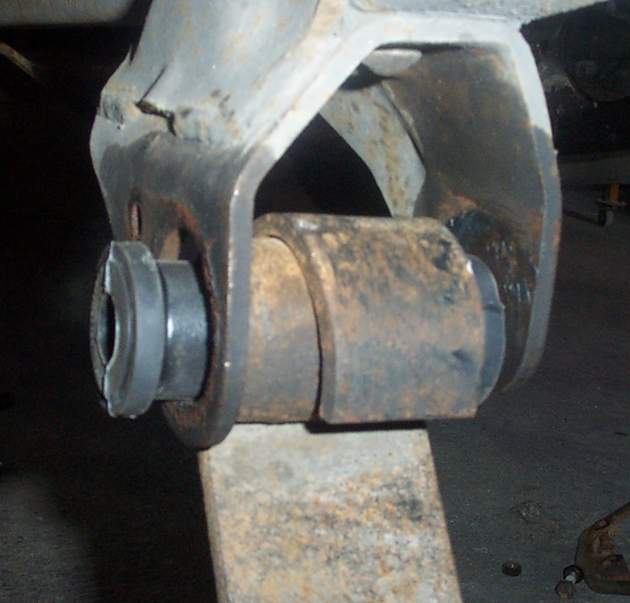

Présentez le paquet de lames sur l'ancrage fixe du châssis. Ne poser qu'une seule bague, car l'autre vient après.
|
|
|
|
Placez ensuite la seconde bague
|
|
|
|

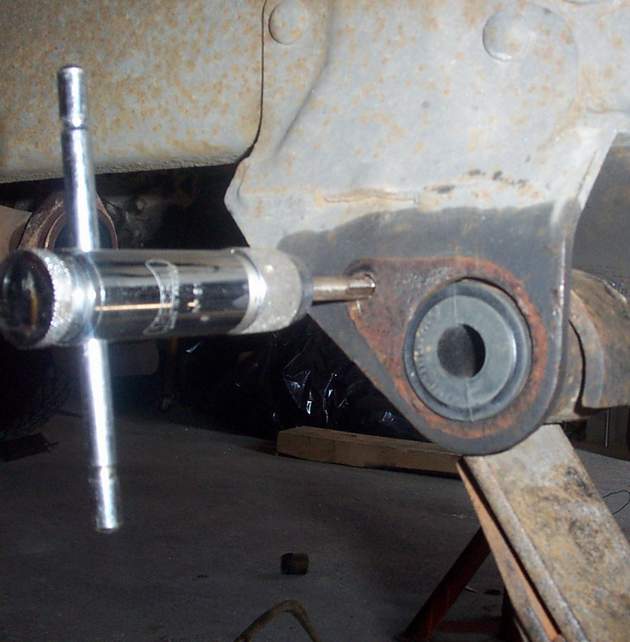

Si la vis de 8 mm était dure au démontage (celle qui évite à l'axe de tourner), ne pas hésiter à passer un coup de taraud M8
|
|
|
|

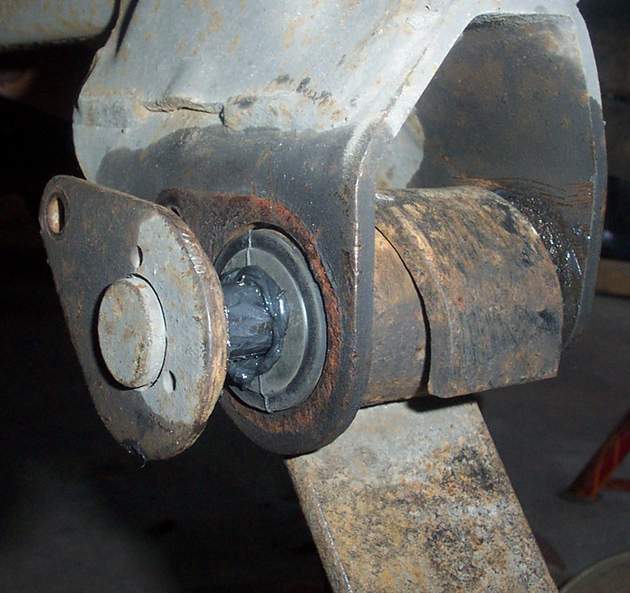

Reposez l'axe en graissant correctement
|
|
|
|

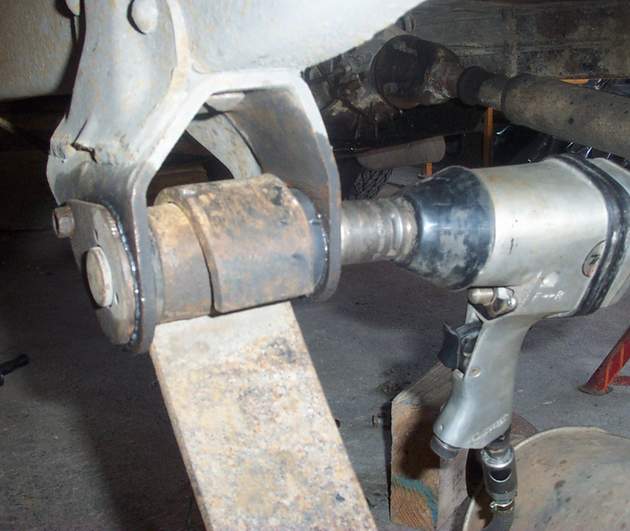

Serrez l'écrou au couple.
C'est terminé pour la fixation d'ancrage fixe.
|
|
|
|
Passons maintenant aux ancrages mobiles
|
|
|
|

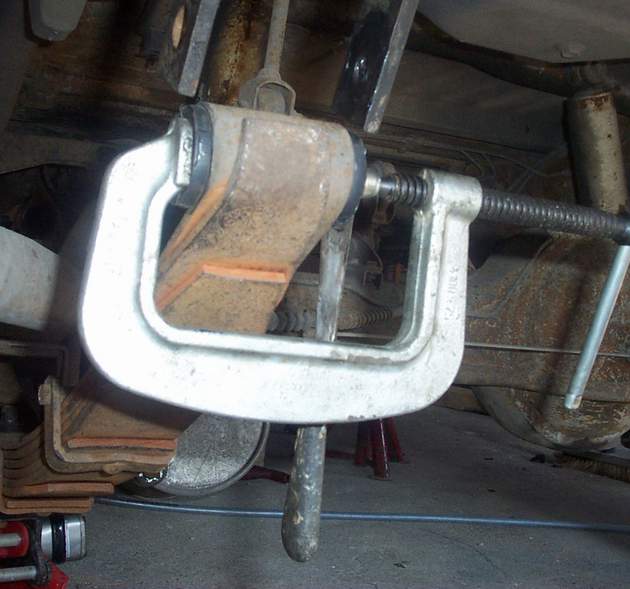

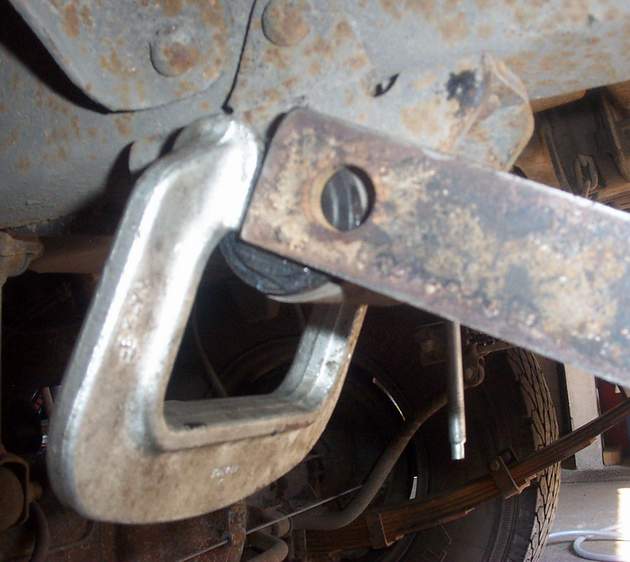

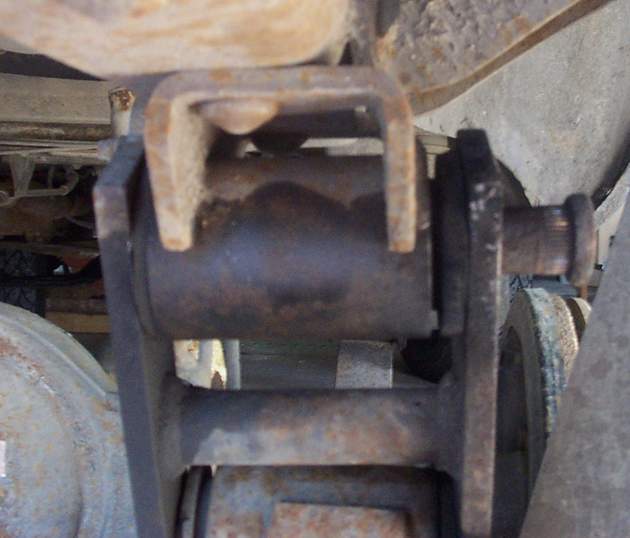

Si, comme ici, vous avez des brides rallongées indémontables, la difficulté est de les enfiler sur les bagues. Il faut pour cela comprimer le caoutchouc à l'aide d'une presse à main et graisser pour faciliter la mise en place de l'axe.
|
|
|
|

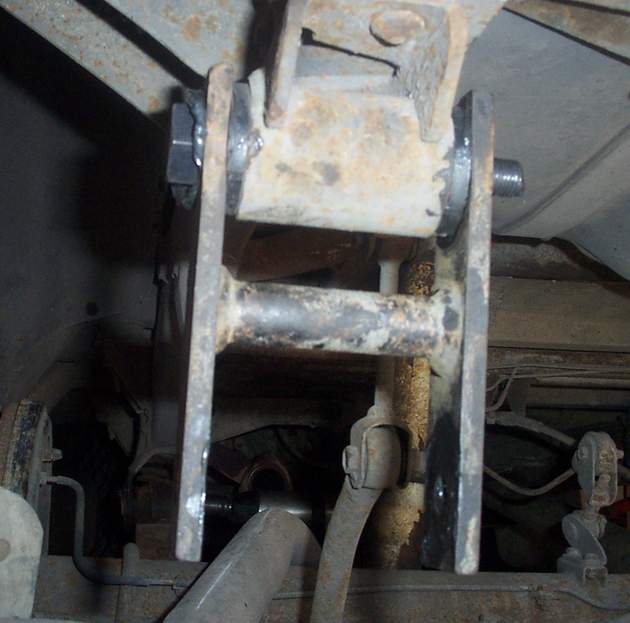

L'axe est monté, installez l'écrou sans le serrer
|
|
|
|

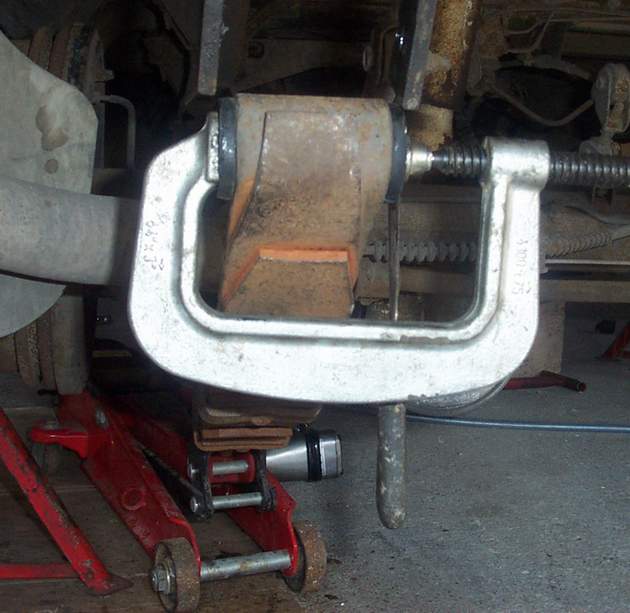

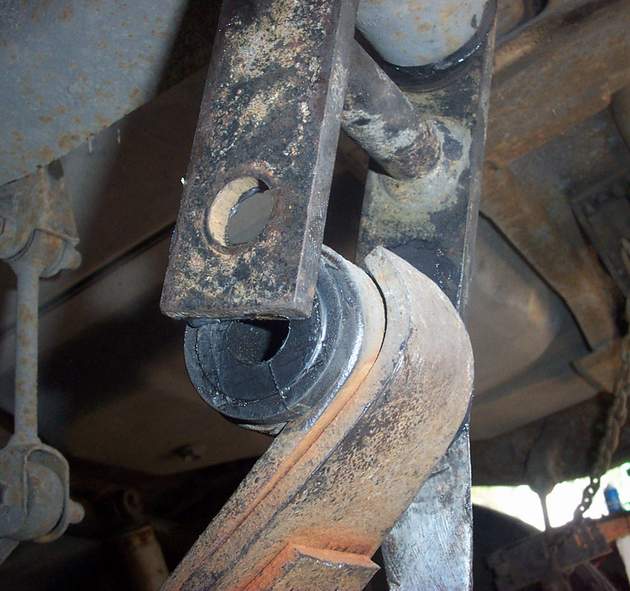

Il faut exécuter la même manipulation sur les bagues de lames pour pouvoir mettre en place la bride
|
|
|
|
Pour approcher la lame de la bride il faut s'aider d'un cric , ce qui réduit énormément les efforts
|
|
|
|
Retirez la presse à main lorsque la situation semble avancée, et montez le paquet de lames à l'aide du cric
|
|
|
|

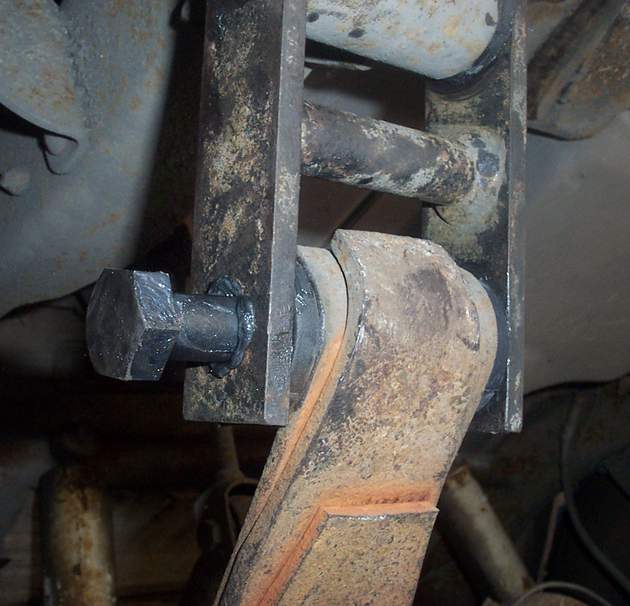

Positionnez ensuite l'axe inférieur et son écrou
|
|
|
|

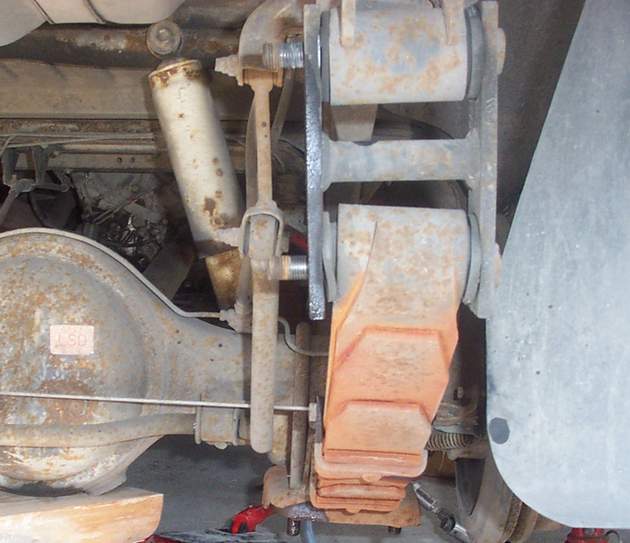

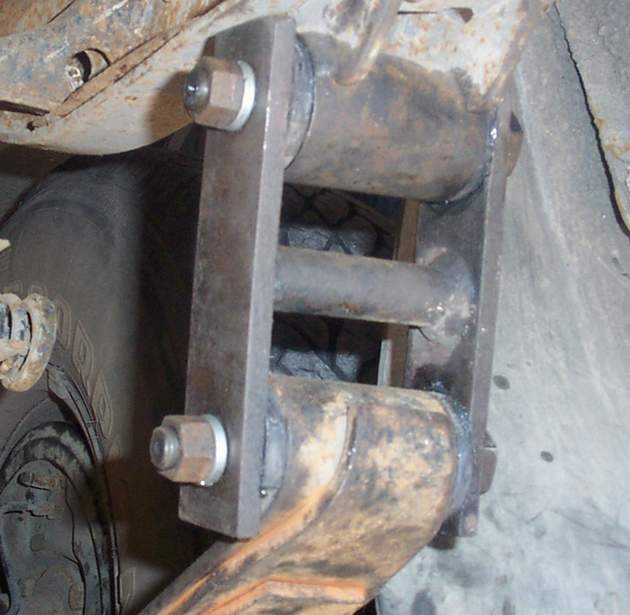

Il ne reste plus qu'à serrer la totalité des écrous pour passer ensuite aux brides d'assemblage des lames sur le pont.
|
|
|

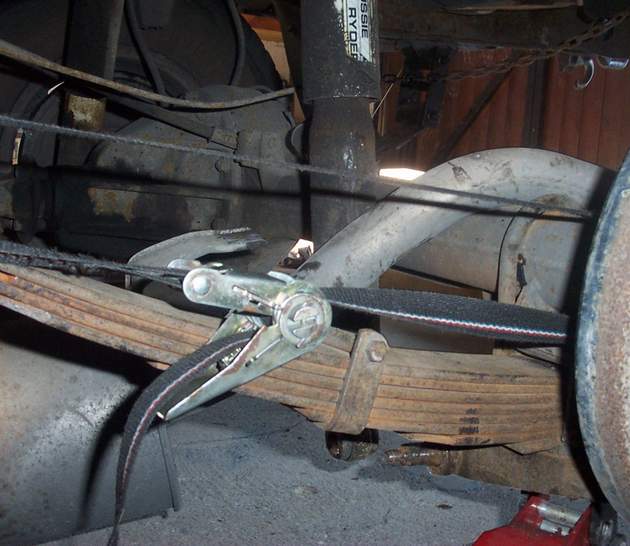

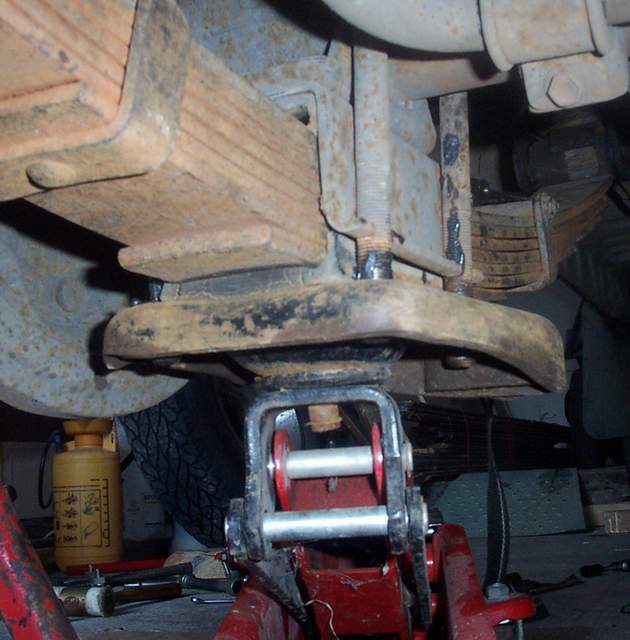

Approchez le paquet de lame à l'aide d'un cric.Si la mise en place pose des problèmes de centrage, utilisez une sangle à cliquet pour positionner correctement le pont par rapport aux lames
|
|
|
|
La phase finale est proche, il ne reste plus qu'a serrer les écrous des brides de pont
|
|
